这是一个适合 51 单片机综合训练的 Proteus 项目。系统围绕 STC89C52，整合实时时钟、数字温度、掉电存储和 LCD 显示模块，仓库同时提供 Keil 工程源码、HEX 和 Proteus 工程。

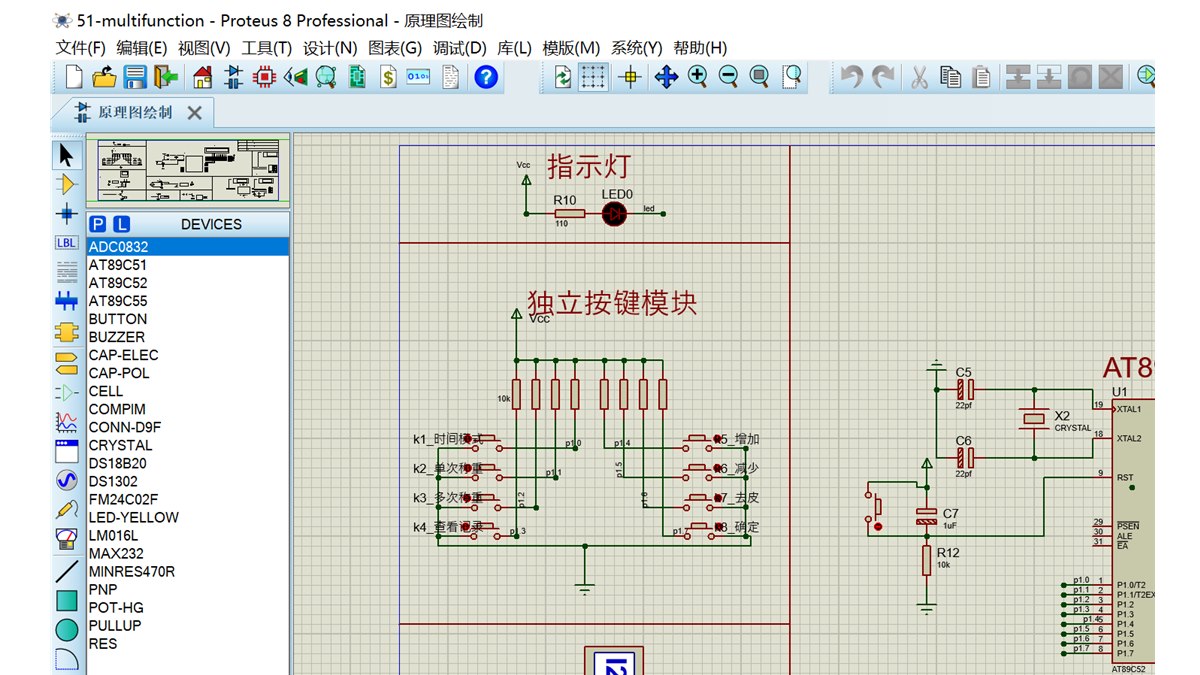

STC89C52时钟温度系统Proteus电路截图
使用本机Proteus打开原仓库工程后截取的51多功能电路。

主要模块

  • DS1302 实时时钟芯片，用于日期和时间计时；
  • DS18B20 数字温度传感器；
  • AT24C02 I²C EEPROM，用于参数掉电保存；
  • LCD1602 显示时间、温度和系统状态；
  • STC89C52 主控、按键输入和完整 Proteus 仿真。

源码结构

仓库将 DS1302、DS18B20、I²C 和 LCD1602 分别封装为驱动文件，并提供主程序及编译生成的 HEX。学习时可先逐个验证外设，再分析主循环怎样完成显示刷新、按键处理和参数保存。

可扩展方向

可以增加闹钟、温度上下限报警、串口输出、ADC0832 模拟量采集和按键菜单。若制作实物，应注意 DS1302 晶振与备用电池连接，以及单总线温度采集的时序要求。

项目编号：MCULN-O-00007
源码与仿真：已整理为站内资源附件
资源获取：支付 1 金币后可在付费下载区域获取开源工程与源码 ZIP。
许可证：Apache-2.0。使用、修改或再发布时请保留原作者及许可证声明。
