按需交通灯与固定周期交通灯不同：车辆默认保持通行，只有行人按下请求按钮后，系统才按照安全时序停止车辆并开放行人通道。该项目使用 ATmega32、Microchip Studio 和 Proteus 实现完整控制流程。

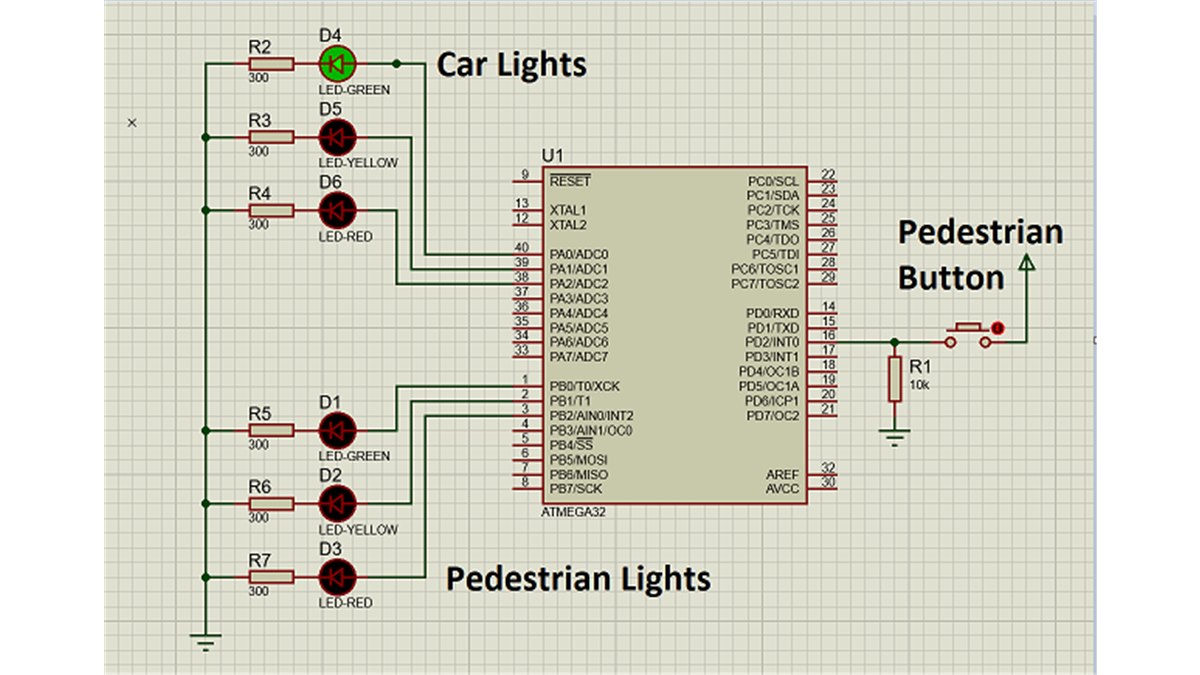

ATmega32按需行人过街交通灯Proteus电路截图
按需行人过街交通灯的真实Proteus电路图，来源于原项目仓库。

工作流程

  1. 正常状态下车辆绿灯、行人红灯；
  2. 检测到行人按键后进入过渡阶段；
  3. 车辆绿灯切换为黄灯，再切换为红灯；
  4. 行人绿灯开启并保持规定时间；
  5. 行人绿灯闪烁提示即将结束，随后恢复车辆通行。

代码结构

仓库按照应用层、按钮驱动和 LED 驱动等模块组织 C 文件，同时提供 HEX、Proteus 主工程、工程备份、流程图和演示资料。这种分层方式比把全部逻辑写在 main.c 中更容易维护。

测试建议

应测试短时间连续按键、切换过程中再次按键、按键抖动以及长时间运行后的状态一致性。进一步可增加倒计时显示、蜂鸣提示和无障碍语音提示。

项目编号：MCULN-O-00005
源码与仿真：已整理为站内资源附件
资源获取：支付 1 金币后可在付费下载区域获取开源工程与源码 ZIP。
许可证：Zlib。使用、修改或再发布时请保留原作者及许可证声明。
