该项目演示 Intel 8086 微处理器如何通过数字输出驱动 DAC0808，将离散数字序列转换为模拟电压波形。仓库包含 Proteus 工程、编译输出、汇编相关文件和两张仿真截图。

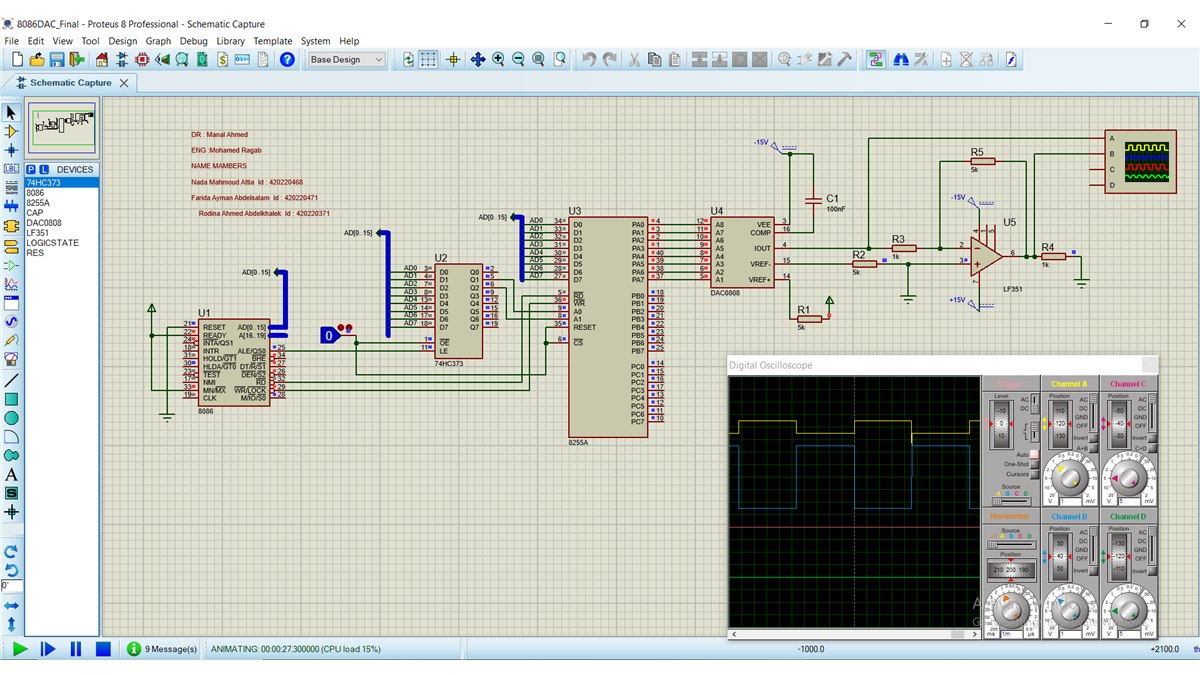

8086接口DAC0808波形发生器Proteus截图
8086与DAC0808波形发生器的真实Proteus截图，来源于原项目仓库。

基本原理

程序周期性地向 DAC 输出不同数字码。若输出码按固定步长递增，可以形成锯齿波；查表输出离散正弦数据，可得到近似正弦波；交替输出高低电平则可形成方波。输出频率由循环速度和延时决定。

仓库文件

  • DAC.pdsprj 与工程备份；
  • 8086 编译后的 COM、调试和列表文件；
  • 汇编源文件备份；
  • Proteus 电路与示波器截图。

实验建议

可以分别实现方波、三角波、锯齿波和正弦波，并比较输出步进数对波形平滑度的影响。进一步可加入键盘选择波形、改变频率和幅值，或增加运算放大器完成电流—电压转换与滤波。

项目编号：MCULN-O-00012
源码与仿真：已整理为站内资源附件
资源获取：支付 1 金币后可在付费下载区域获取开源工程与源码 ZIP。
许可证：MIT。使用、修改或再发布时请保留原作者及许可证声明。
