这个密码门锁项目采用 AVR 微控制器，并将人机交互与执行控制拆分为不同模块。系统通过键盘输入密码、LCD 显示提示，验证成功后驱动直流电机模拟开锁，连续错误时触发蜂鸣器。

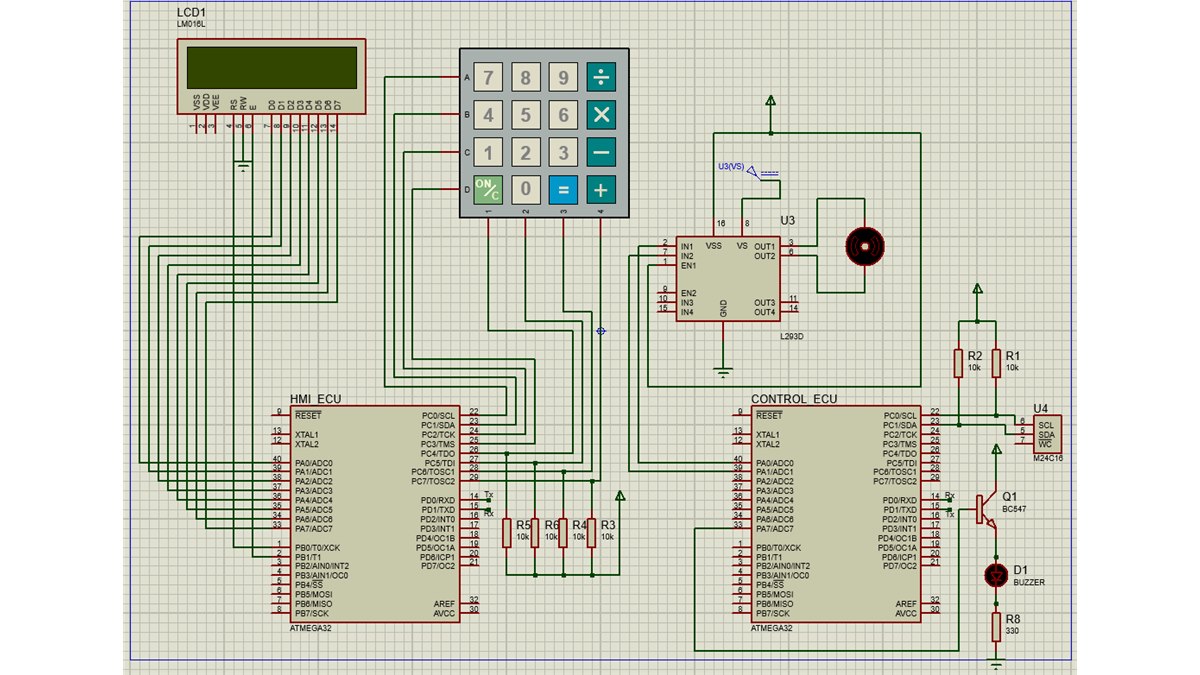

AVR双控制单元密码门锁Proteus电路截图
AVR密码门锁的真实Proteus电路图，来源于原项目仓库。

硬件与通信

  • 矩阵键盘用于密码输入；
  • 字符 LCD 显示设置和验证状态；
  • 直流电机模拟门锁执行机构；
  • 蜂鸣器用于错误次数超限报警；
  • UART、I²C、PWM 和定时器用于模块协作。

软件结构

仓库包含 CONTROL_ECU、显示/输入相关代码及多个驱动模块，适合学习分层驱动、双控制单元通信和状态机。调试时应分别验证密码存储、通信协议和电机动作，再进行整机联调。

安全改进

实际产品应避免明文保存密码，并加入修改密码时的旧密码验证、错误尝试冷却时间、掉电状态保护和电机堵转检测。Proteus 仿真用于逻辑验证，不能替代真实门锁的机械安全测试。

项目编号：MCULN-O-00010
源码与仿真：已整理为站内资源附件
资源获取：支付 1 金币后可在付费下载区域获取开源工程与源码 ZIP。
许可证：MIT。使用、修改或再发布时请保留原作者及许可证声明。
